Balanset-1A: Tragbares dynamisches Auswuchtgerät
Die professionelle Lösung für die Feld-Auswuchtung in eigenen Lagern. Reduzieren Sie Vibrationen, erhöhen Sie die Lebensdauer Ihrer Maschinen und senken Sie die Betriebskosten.
1.975 € + MwSt. · DHL-Versand: 110 €
zzgl. MwSt. (falls anwendbar)
Komplettes Set, sofort einsatzbereit
Produktübersicht
Das Balanset-1A ist ein zweikanaliges Gerät zum Auswuchten und Analysieren von Schwingungen, das für eine Vielzahl von Rotortypen wie Brecher, Gebläse, Mulcher, Schnecken auf Mähdreschern, Wellen, Zentrifugen, Turbinen und viele andere geeignet ist. Es bietet hohe Präzision und effizientes Auswuchten durch eine Reihe von fortschrittlichen Funktionen und Technologien.
Einfachheit & Geschwindigkeit
Entwickelt für die schnelle und unkomplizierte Nutzung durch Service- und Wartungspersonal direkt vor Ort. Keine Demontage der Anlage erforderlich.
Wirtschaftlichkeit
Eine erschwingliche Investition, die sich durch die Vermeidung von teuren Reparaturen und Produktionsausfällen schnell bezahlt macht.
Alles aus einer Hand
Das Set enthält alles, was Sie benötigen, um sofort mit der Arbeit zu beginnen. Keine versteckten Kosten oder notwendigen Zusatzkäufe.
Umfangreiche Funktionen
Vibrometer-Modus
- Tachometer: Misst präzise die Drehzahl (RPM).
- Phase: Bestimmt den Phasenwinkel des Vibrationssignals.
- 1x Vibration: Analysiert die Grundfrequenzkomponente.
- FFT-Spektrum: Bietet eine detaillierte Frequenzspektrum-Analyse.
- Vibration insgesamt: Überwacht den Gesamtschwingungspegel.
- Signalform (Waveform): Zeigt den zeitlichen Schwingungsverlauf, mit gleichzeitiger Erfassung beider Kanäle.
- X-Y-Orbit: Bewegungsbahn der Welle, Kanal 1 versus Kanal 2.
- Messprotokoll: Speichert Messdaten zur weiteren Analyse.
- Impulstest (experimentell, standardmäßig deaktiviert): Ermittelt die Eigenfrequenzen der Struktur samt Gütefaktor Q und Dämpfung (Analysebereich 12–600 Hz).
- Auslaufmessung: Zeichnet Amplitude und Phase während des Auslaufs auf, um kritische Drehzahlen zu bestimmen.
Ausgleichsmodus
- Auswuchten in einer oder zwei Ebenen (statische und dynamische Unwucht).
- Polardiagramm: Visualisiert das Ungleichgewicht zur genauen Platzierung der Gewichte.
- Toleranz-Rechner (ISO 1940): Berechnet zulässige Auswuchttoleranzen (G-Klassen).
- Schleifscheiben-Auswuchten: Spezialmodus mit 3 Gegengewichten.
- Trim-Auswuchten: Feinauswuchten in zusätzlichen Korrekturläufen.
- Gewichtsaufteilung (Split Weight): Verteilt das Korrekturgewicht auf feste Positionen, inklusive Bohrungsberechnung.
- Index-Balancing: Berechnet die Exzentrizität der Aufspannvorrichtung.
- Umrechnung zwischen Korrekturebenen, manuelle Dateneingabe und Polargrafik.
- Automatische Prüfung, ob das Testgewicht ausreichend ist (Hinweis durch die Software).
- Testgewichte entfernen oder belassen – wählbar.
- Letzte Sitzung wiederherstellen.
Zusätzliche Fähigkeiten
- Archiv: Speichert und ruft unbegrenzt viele Auswuchtsitzungen ab.
- Berichte: Erzeugt detaillierte PDF-Berichte.
- Erneutes Auswuchten mit gespeicherten Einflusskoeffizienten – ohne erneute Testläufe.
- Unterstützung für metrisches und imperiales System.
- Software für Windows – läuft auf jedem gängigen Laptop oder PC.
Technische Spezifikationen
| Anzahl der Messkanäle (Vibration) | 2 |
|---|---|
| Anzahl der Messkanäle (Drehzahl) | 1 |
| Messbereich der RMS-Schwinggeschwindigkeit (1x-Vibration) | 0,02 – 80 mm/s |
| Frequenzbereich der RMS-Schwinggeschwindigkeitsmessung | 5 – 1000 Hz |
| Anzahl der Korrekturebenen beim Auswuchten | 1 oder 2 |
| Drehzahlmessbereich | 100 – 100.000 U/min |
| Messbereich des Schwingungsphasenwinkels | 0 – 360° |
| Messfehler (Phasenwinkel) | ±1° |
| Stromversorgung | über USB-Kabel vom angeschlossenen Computer |
| Abmessungen (im Transportkoffer) | 39 × 33 × 13 cm |
| Gewicht (Komplettset) | unter 5 kg |
| Abmessungen des Schwingungssensors | max. 25 × 25 × 20 mm |
| Gewicht des Schwingungssensors | max. 0,04 kg |
| Betriebstemperatur | +5 °C bis +50 °C |
| Relative Luftfeuchtigkeit | unter 85 % (nicht kondensierend) |
| Schutzart | IP54 (staubgeschützt, spritzwassergeschützt) |
| Garantie | 2 Jahre |
Hinweis zu langsam laufenden Maschinen. Das RMS-Frequenzband wird in der Software eingestellt (standardmäßig 10–1024 Hz). Unterhalb von etwa 600 U/min fällt die 1×-Komponente unter die voreingestellte untere Grenze — senken Sie die untere Bandgrenze in den Einstellungen, bevor Sie den Schwingungspegel beurteilen. ISO 20816-3 verlangt für solche Maschinen einen linearen Frequenzgang bis 2 Hz hinab.

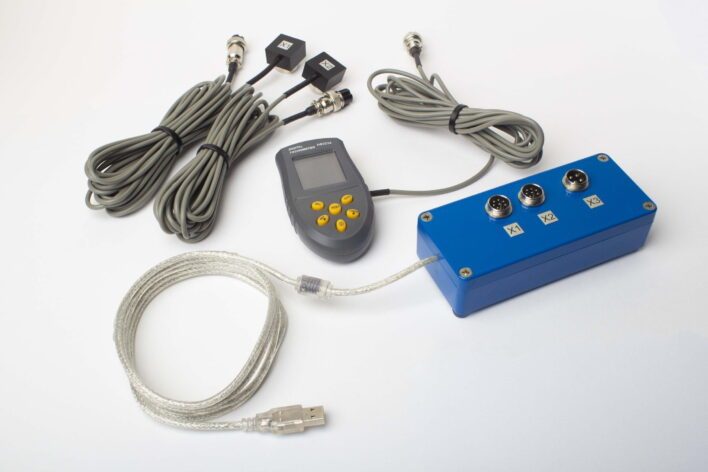

Komplett-Lieferumfang
- USB-Messeinheit Balanset-1A (2 Kanäle, mit Vorverstärkern, Integratoren und ADC-Modul)
- 2 einachsige Schwingungssensoren (Beschleunigungssensoren, Kabellänge 4 m, optional 10 m)
- Lasertachometer – optischer Phasenwinkelsensor (Abstand 10–500 mm, Kabellänge 4 m)
- Reflektierendes Klebeband
- USB-Kabel und Sensorkabel
- Magnetische Halterung (Stativ) für das Lasertachometer
- Elektronische Waage
- Software (auf USB-Stick)
- Benutzerhandbuch
- Robuster Transportkoffer
Hinweis: Ein Laptop oder PC mit Windows ist nicht im Lieferumfang enthalten (optional erhältlich).
Was unsere Kunden sagen
"★★★★★ Ohne Ihre Hilfe hätte ich das nicht geschafft! Ich habe an einem komplexen Brecher gearbeitet. Nach dem Auswuchten sank die Vibration auf einen Bruchteil des ursprünglichen Werts. Jetzt läuft die Maschine 'wie neu'!"
